EXTENSIÓN MOTORIZADA · RETRACCIÓN CONTROLADA
Accionamiento hidráulico bidireccional para máquinas que requieren fuerza y movimiento controlados en ambas direcciones.

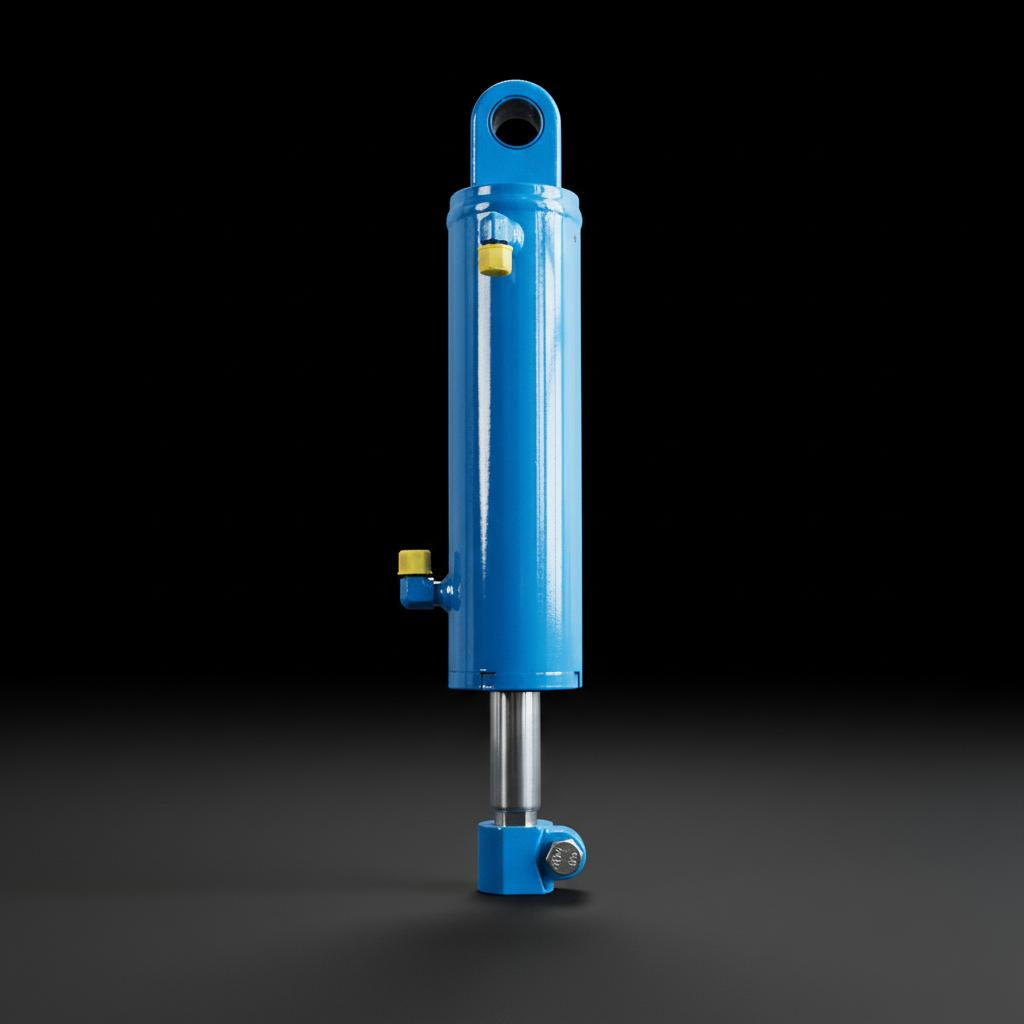

Los cilindros de doble efecto utilizan presión en lados alternos del pistón para accionar tanto la extensión como la retracción. Esto los hace adecuados para movimientos repetitivos, retorno controlado, sujeción, dirección, posicionamiento y otras funciones donde la gravedad o una carga externa no pueden proporcionar una carrera de retorno confiable.
Idoneidad de la aplicación
Por qué se selecciona este tipo de cilindro
La selección debe basarse en la función de la máquina, la ruta de carga, el espacio disponible y las condiciones de servicio, y no solo en las dimensiones nominales.
Fuerza en ambas direcciones
La presión hidráulica controla la extensión y la retracción, lo que permite un movimiento positivo durante todo el ciclo.
Movimiento de máquina repetible
El diámetro interior, el tamaño del vástago, el caudal y la amortiguación se pueden revisar en función de los requisitos de velocidad, fuerza y ciclo.
Amplio rango de configuración
Las construcciones soldadas, de tirantes y de servicio pesado se pueden suministrar con montajes y puertos específicos para la aplicación.
ENTRADAS TÉCNICAS
Hacer coincidir los requisitos de fuerza, velocidad y control
Un cilindro de doble efecto debe dimensionarse tanto para la fuerza de extensión del lado del fondo como para la fuerza de retracción del área anular inferior.
- Fuerza requerida de empuje y tracción a la presión de trabajo disponible
- Diámetro interior, diámetro del vástago y carrera, o la carga y la geometría de la máquina
- Velocidad objetivo de extensión y retracción más el caudal disponible de la bomba
- Estilo de montaje, centros de pivote y condiciones de carga lateral
- Rosca del puerto, orientación del puerto, necesidades de amortiguación y detección de posición
- Ciclo de trabajo, temperatura, exposición a fluidos y contaminación
CILINDROS DE EQUIPOS RELACIONADOS
Explore aplicaciones de productos relevantes
Utilice las páginas de productos publicadas a continuación para revisar las funciones típicas de las máquinas y las imágenes de productos disponibles.
Cilindros de bomba de concreto
Accionamiento de alto ciclo para bombeo de concreto y maquinaria de construcción.
Cilindros de excavadora
Movimiento bidireccional de la pluma, el brazo y el cucharón para equipos de movimiento de tierras.
Tanques de gas para montacargas
Funciones controladas de elevación, inclinación y dirección para el manejo de materiales.
APOYO DE INGENIERÍA PARA PROYECTOS DE OEM Y DE REPUESTO
Envíe los requisitos de su cilindro para una revisión técnica
Comparta el modelo de máquina, la función del cilindro, el diámetro interior, el diámetro del vástago, la carrera, la presión de trabajo, las dimensiones de montaje, los detalles de los puertos y la cantidad esperada. Los dibujos o fotos claras ayudan a nuestro equipo a revisar la intercambiabilidad y la adecuación de la aplicación.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre cilindros hidráulicos de doble efecto
Estas respuestas proporcionan un punto de partida. La selección final del cilindro debe verificarse con la máquina real y el circuito hidráulico.
¿Por qué elegir de doble efecto en lugar de simple efecto?
Elija la operación de doble efecto cuando la carrera de retorno deba ser accionada y controlada en lugar de depender de la gravedad, un resorte o una carga externa.
¿La fuerza de extensión es la misma que la fuerza de retracción?
No. La fuerza de retracción se basa en el área del pistón menos el área del vástago, por lo que normalmente es menor a la misma presión.
¿Qué causa un movimiento irregular o a tirones?
El aire en el circuito, el flujo inestable, la contaminación, la fricción de los sellos, la desalineación o la carga lateral excesiva pueden afectar el movimiento. Se deben revisar el circuito hidráulico completo y la geometría de montaje.
