CENTRO DE RECURSOS TÉCNICOS
Conocimiento de cilindros hidráulicos para selección, revisión de diseño y mantenimiento
Utilice este centro para conectar los principios generales de ingeniería de cilindros hidráulicos con las categorías de equipos reales en nuestro catálogo de productos. El propósito es ayudar a los compradores OEM, distribuidores y equipos de servicio a preparar aportes técnicos más claros antes de la selección del producto o la cotización.
Las páginas de productos proporcionan los rangos de parámetros disponibles y los detalles de aplicación. La selección final debe confirmarse con el modelo de máquina, la fuerza requerida, la geometría de instalación, la presión, el tiempo de ciclo y el entorno operativo.
CONOCIMIENTO POR CATEGORÍA DE EQUIPO
Encuentra el enfoque técnico adecuado para tu aplicación
La selección del cilindro cambia según la función de la máquina, la trayectoria de carga, la frecuencia del ciclo, el espacio de instalación y las condiciones de exposición. Comience con la categoría de equipo a continuación.
Equipos de construcción
Para bombas de concreto, grúas, excavadoras y plataformas aéreas, revise la retención de carga, el impacto, la estabilidad en carreras largas y los espacios de instalación limitados.
- Entradas clave: modelo de máquina, función del cilindro, diámetro interior, vástago, carrera y presión
- Verificar: geometría de montaje, posición de los puertos, carga excéntrica y ciclo de trabajo

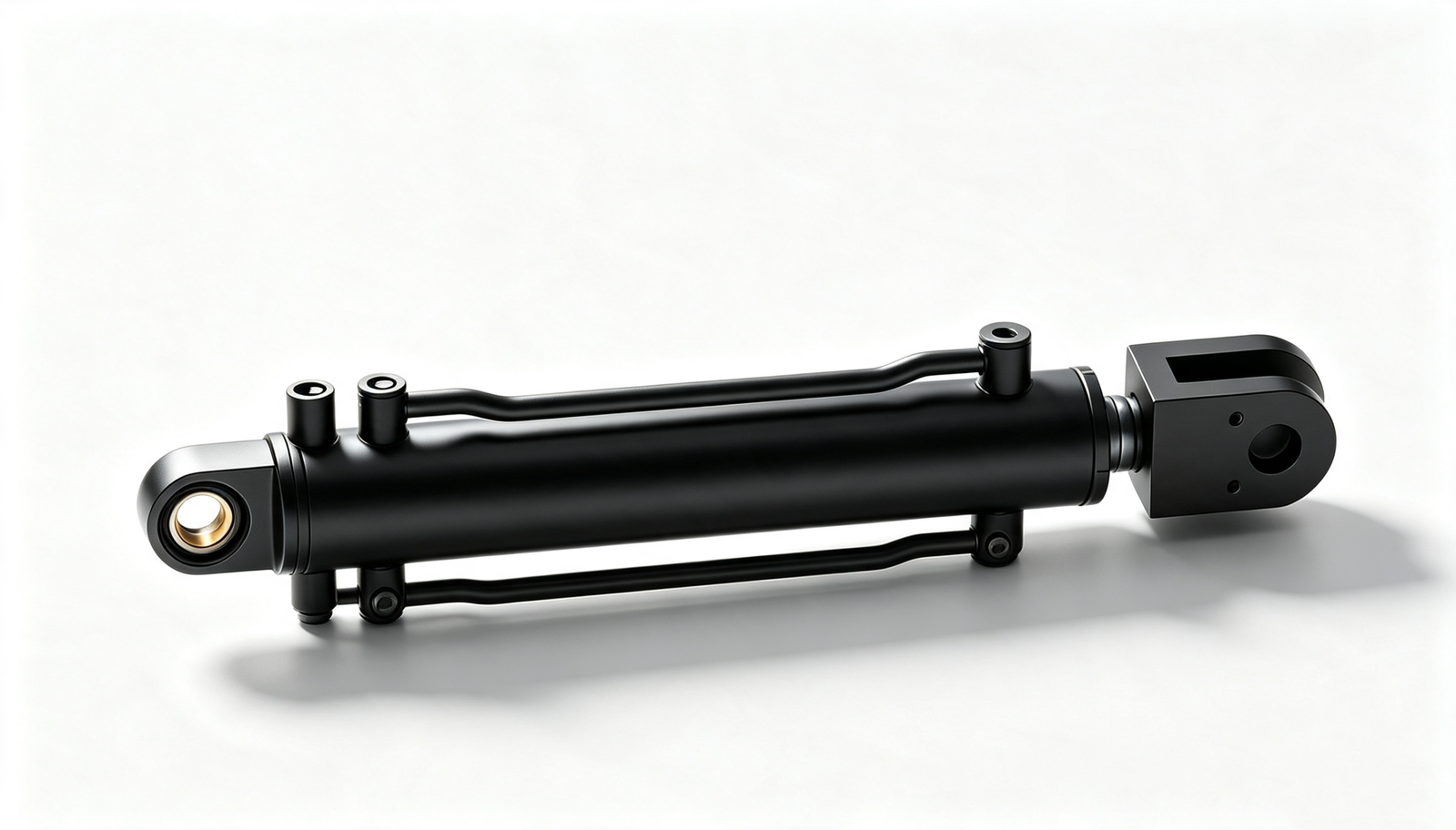

Maquinaria de saneamiento
Para camiones de basura, barredoras y barredoras-compactadoras, evalúe los ciclos repetidos, la contaminación en exteriores, la exposición a la corrosión y la secuenciación confiable.
- Entradas clave: secuencia de movimiento, carga, frecuencia de ciclo, carrera y montaje
- Comprobación: protección del vástago, sellado, temperatura y acceso para mantenimiento
Maquinaria minera
Para las rozadoras, los soportes de techo y los equipos de perforación, examine la presión, las cargas de choque, la exposición al polvo y las exigentes labores subterráneas.
- Entradas clave: fuerza requerida, presión de trabajo, dirección de la carga y carrera
- Comprobación: control de contaminación, protección de vástago, condiciones de montaje y servicio
Maquinaria agrícola
Para cosechadoras, tractores e implementos, tenga en cuenta la contaminación en el campo, el uso estacional, los cambios de temperatura y la facilidad de servicio.
- Entradas clave: función de implementación, carrera, montaje, presión y cantidad
- Verificación: exposición a la suciedad, acceso para mantenimiento y dimensiones de intercambio
Plataformas elevadoras
Para plataformas de tijera, plataformas de almacén y mesas elevadoras de muelle, estudie la geometría de elevación, la estabilidad, la instalación compacta y la operación frecuente.
- Entradas clave: carga de la plataforma, geometría de elevación, carrera y presión de trabajo
- Verificación: sincronización, retención de carga, comportamiento de montaje y descenso
Logística y Manejo de Materiales
Para montacargas y plataformas elevadoras de camiones, evalúe la elevación de alta frecuencia, la disposición compacta, el control de carga y el acceso para servicio.
- Entradas clave: tipo de vehículo, carga nominal, carrera, estructura y frecuencia de ciclos
- Verificar: control de descenso, espacio de montaje, sellado y mantenimiento
VERIFICACIONES DE INGENIERÍA CENTRAL
Cuatro revisiones antes de seleccionar un cilindro hidráulico
Use estas relaciones para la revisión preliminar. Los valores finales deben incluir consideraciones de eficiencia, seguridad y estructurales específicas de la aplicación.
01 · Fuerza y Presión
La fuerza teórica de extensión es la presión multiplicada por el área del pistón. La fuerza de retracción utiliza el área anular después de restar el área del vástago.
Extensión: F = P × πD² / 4
Retracción: F = P × π(D² − d²) / 4
02 · Golpe y estabilidad
Las carreras largas y las cargas de compresión requieren atención al diámetro del vástago, la longitud sin soporte, la alineación del montaje y el riesgo de pandeo o carga lateral.
03 · Velocidad y ciclo de trabajo
La velocidad del cilindro depende del caudal dividido entre el área efectiva. Confirme el tiempo de ciclo requerido, la frecuencia de operación, las necesidades de amortiguación y el calor generado por el movimiento repetido.
Velocidad: v = Q / A
04 · Entorno e interfaces
Especifique la temperatura, la contaminación, la humedad, la exposición a la corrosión, el fluido hidráulico, el tipo de puerto, los requisitos de los sellos y el acceso para inspección o reemplazo.
RUTAS DE APRENDIZAJE PRÁCTICO
Pasar de la teoría básica a una especificación lista para la aplicación
Usa estas tres rutas de aprendizaje para preparar los insumos de ingeniería que normalmente se requieren antes de la comparación de productos, la revisión de planos y la planificación de mantenimiento.
1. Calcular la fuerza y dimensionar el cilindro
Comience con la carga, la dirección del movimiento y la presión del sistema. Estime el área del pistón y el diámetro interior, luego verifique el diámetro del vástago, la carrera, la geometría de montaje, el riesgo de pandeo, el caudal y el tiempo de ciclo.
2. Relacione la construcción con el deber
Compare arreglos soldados, de tirantes, telescópicos, de simple efecto y de doble efecto según el espacio de instalación, la dirección de la carga, el entorno, el acceso de servicio y la función de la máquina.
3. Planificar inspección y mantenimiento
Revise las fugas, la condición de la varilla, el desgaste del barril, la alineación, la contaminación y la compatibilidad de los sellos antes de reemplazar los componentes. Las fallas repetidas por lo general requieren un análisis de causa raíz.
BIBLIOTECA DE REFERENCIA DE APLICACIONES
Información técnica de productos publicados
Abra la página de un producto para revisar sus rangos de parámetros publicados, las posiciones de aplicación y la información de compatibilidad de equipos.
Cilindros hidráulicos para compuerta de camión
Suministramos cilindros hidráulicos para plataformas elevadoras de camiones de trabajo pesado para vehículos de logística y reparto. Nuestros cilindros hidráulicos para compuertas traseras se instalan ampliamente en camiones de carga, logística…
Cilindros hidráulicos para montacargas
Suministramos cilindros hidráulicos para montacargas de servicio pesado para equipos de manipulación de materiales en almacenes. Nuestros cilindros hidráulicos para montacargas se aplican ampliamente en montacargas eléctricos, montacargas diésel y transpaletas...
Cilindros hidráulicos para plataforma elevadora
Suministramos cilindros hidráulicos para plataformas de elevación de alto rendimiento para equipos de trabajo aéreo y elevación de materiales. Nuestros cilindros hidráulicos se utilizan ampliamente en plataformas de tijera, almacenes…
Cilindros hidráulicos para cosechadoras de maíz
Suministramos cilindros hidráulicos para cosechadoras de maíz de servicio pesado para maquinaria de cosecha agrícola. Ampliamente instalados en cosechadoras de maíz para condiciones de trabajo en el campo agrícola. De alta resistencia...
Cilindros hidráulicos para tractores
Suministramos cilindros hidráulicos para tractores de servicio pesado para maquinaria agrícola. Ampliamente instalados en tractores de diferentes potencias para agricultura, arado y operaciones de campo. Cilindro de alta resistencia...
Cilindro hidráulico para cosechadora de arroz
Suministramos cilindros hidráulicos para cosechadoras de arroz de servicio pesado para maquinaria de recolección agrícola. Ampliamente instalados en cosechadoras de arroz para condiciones de trabajo en el campo agrícola. De alta resistencia...
GUÍAS DE INGENIERÍA
Artículos de selección, comparación y mantenimiento
Utilice las guías publicadas para la revisión de ingeniería preliminar, luego compare los hallazgos con la categoría de producto relevante.

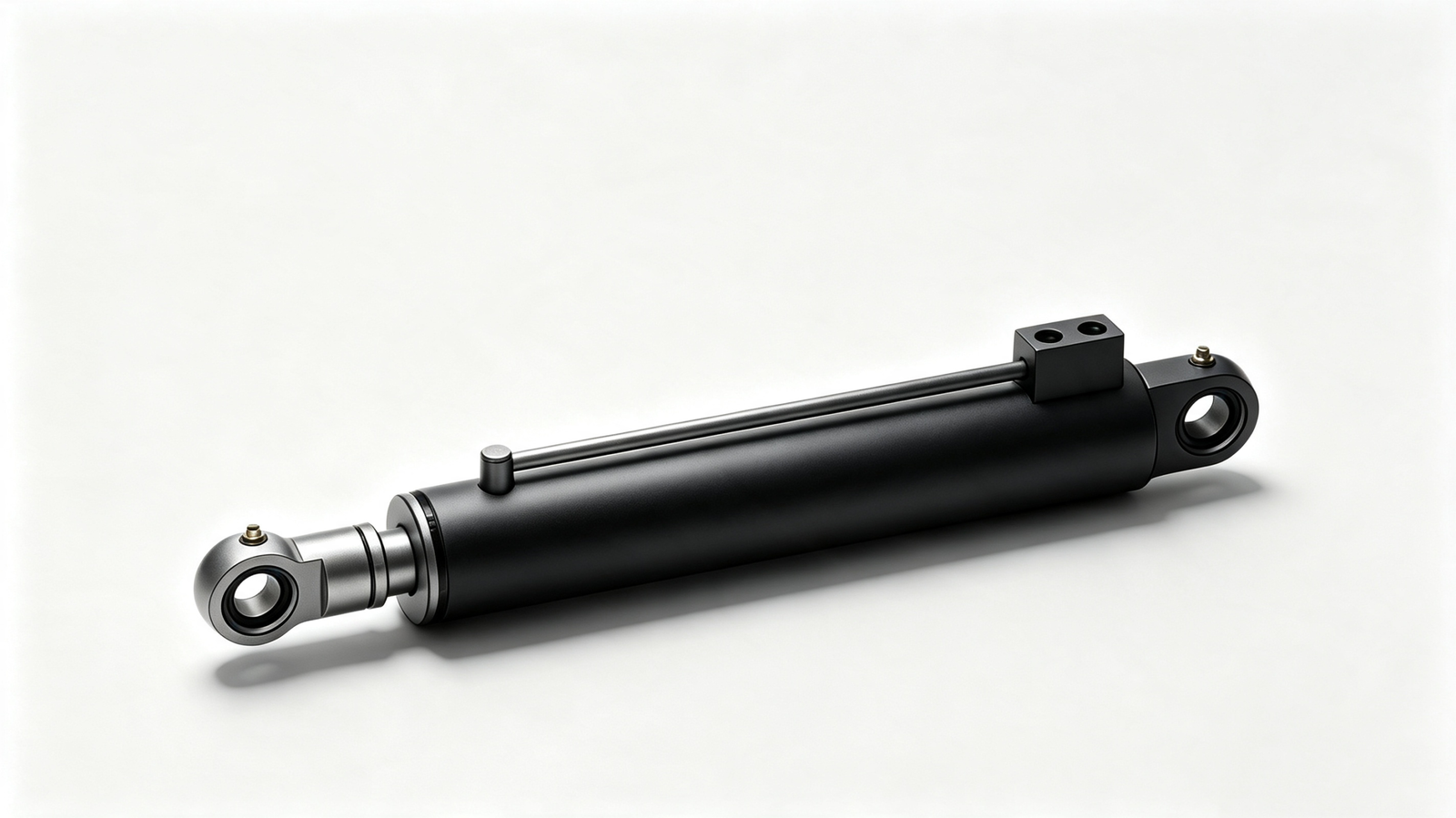

Custom vs Standard Drill Rig Hydraulic Cylinders: A Lifecycle-Risk Comparison
Compare custom and standard drill rig hydraulic cylinders by fit, pressure, duty cycle, environment, downtime risk and total lifecycle cost.

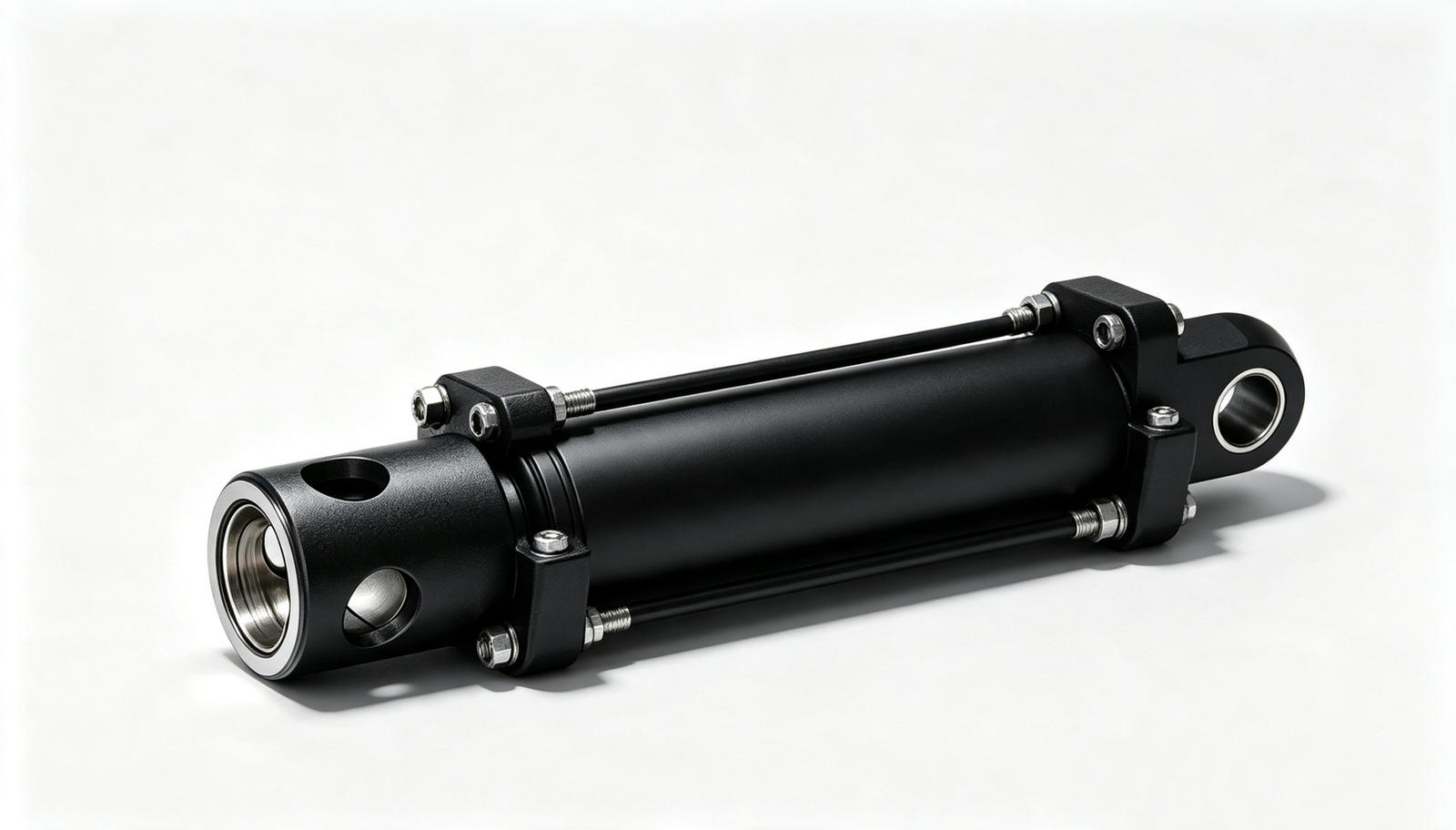

Custom vs Standard Hydraulic Support Cylinders: A Lifecycle-Risk Comparison
Compare custom and standard hydraulic support cylinders by fit, pressure, duty cycle, environment, downtime risk and total lifecycle cost.

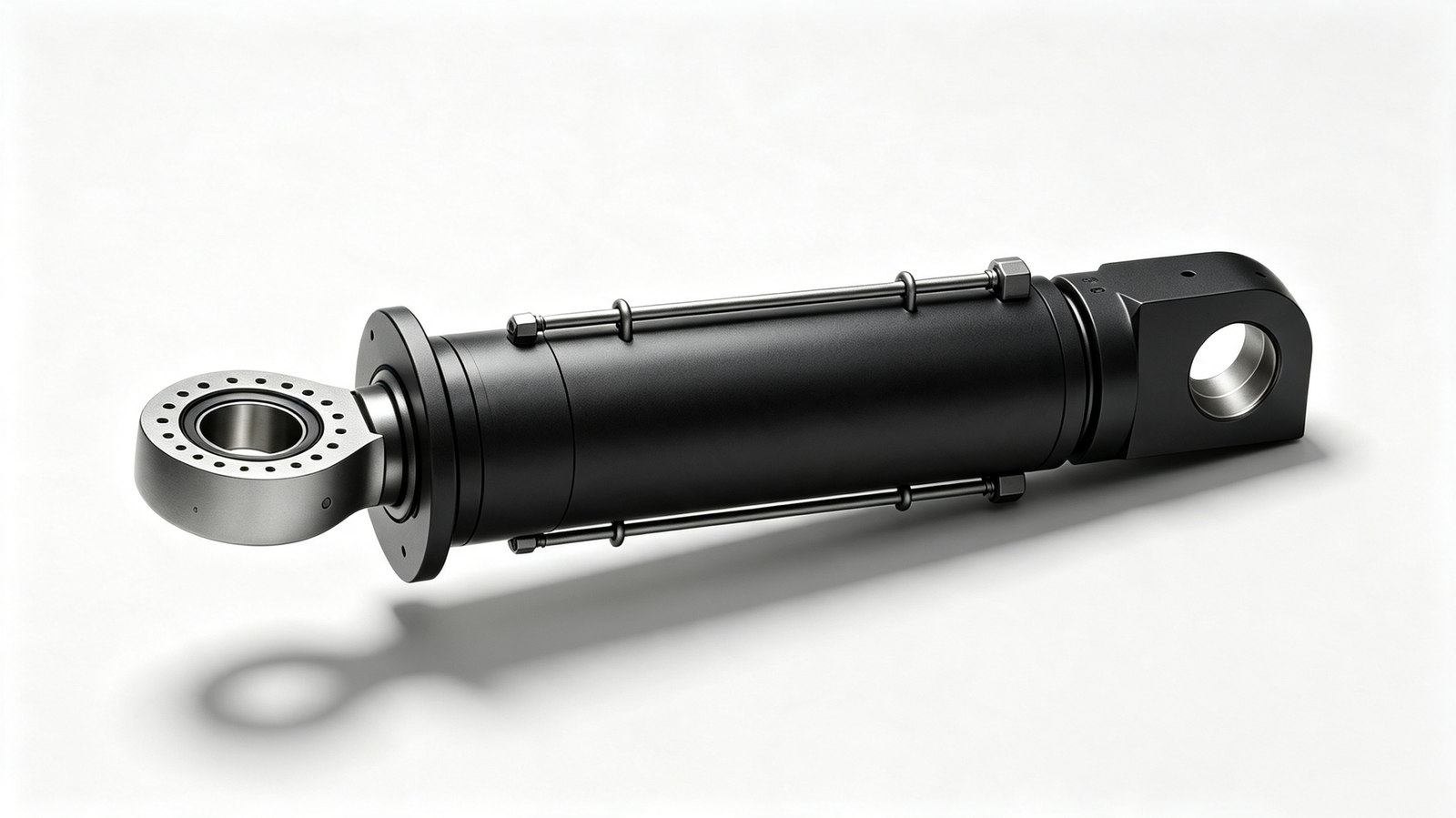

Custom vs Standard Roadheader Hydraulic Cylinders: A Lifecycle-Risk Comparison
Compare custom and standard roadheader hydraulic cylinders by fit, pressure, duty cycle, environment, downtime risk and total lifecycle cost.

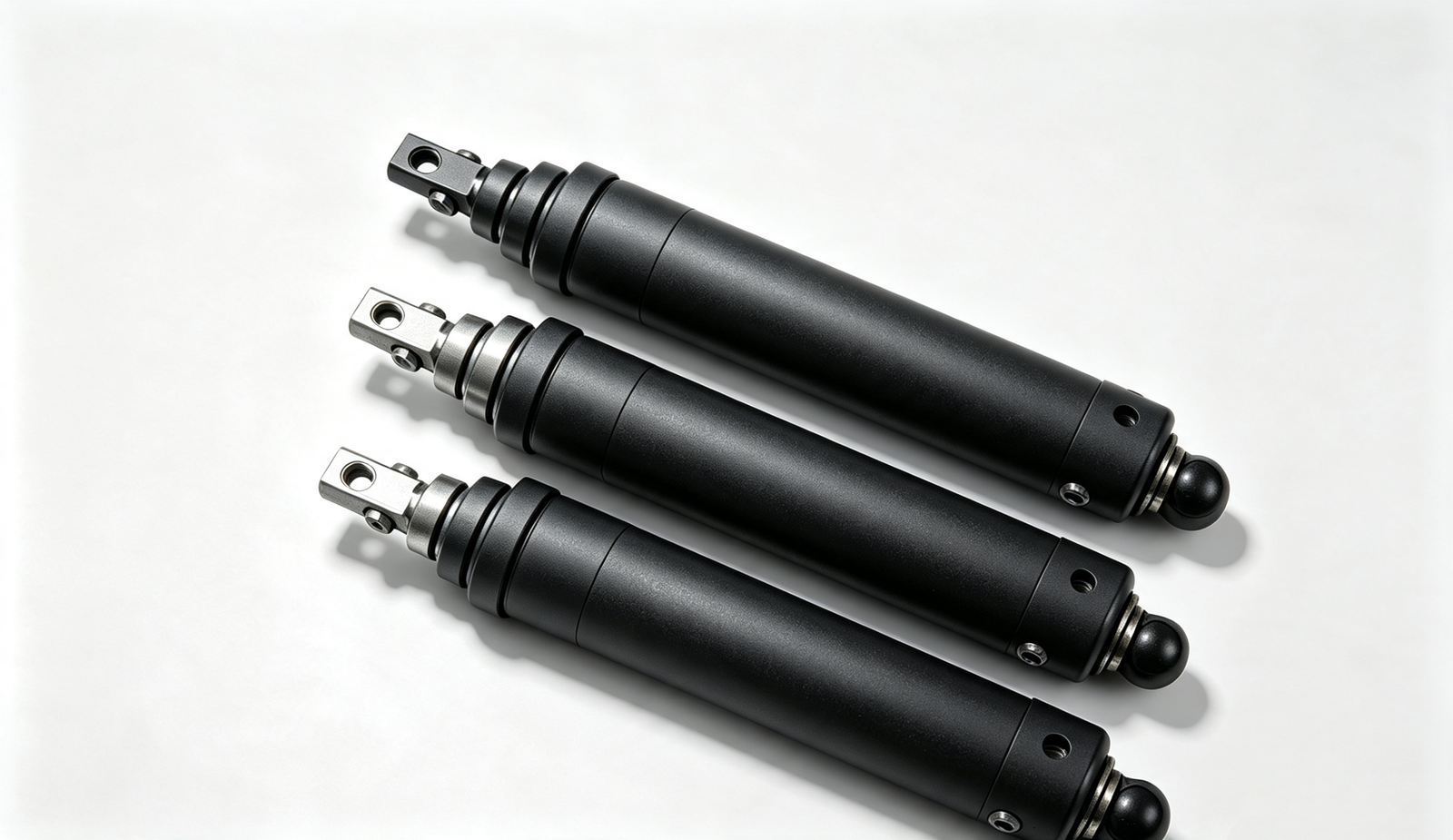

Custom vs Standard Sanitation Machinery Hydraulic Cylinders: Replacement Fit for Hook-Lift and Compactor Trucks
Compare custom and standard sanitation machinery hydraulic cylinders by fit, pressure, duty cycle, environment, downtime risk and total lifecycle cost.

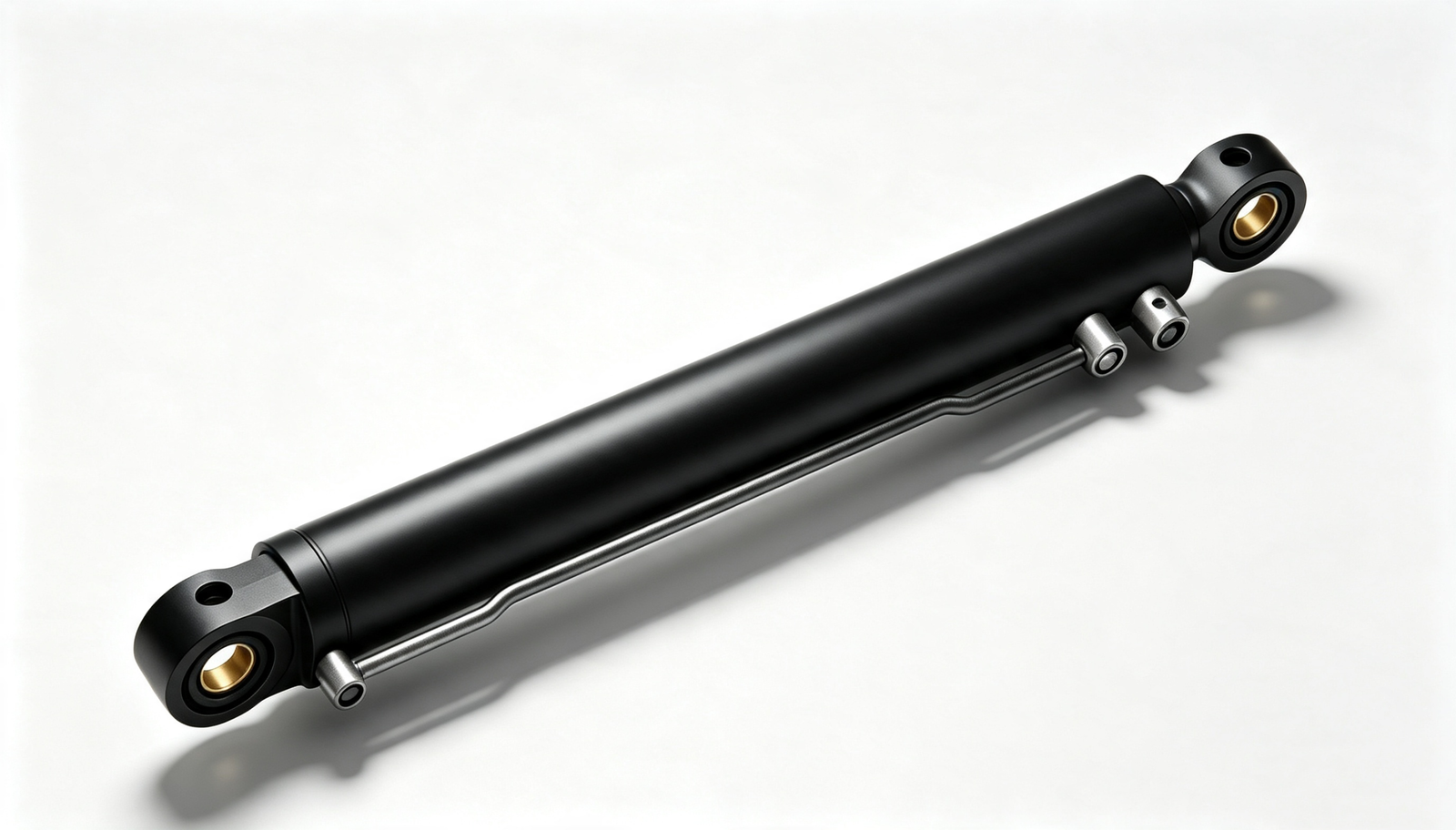

Custom vs Standard Sanitation Machinery Hydraulic Cylinders For Garbage Truck: A Lifecycle-Risk Comparison
Compare custom and standard sanitation machinery hydraulic cylinders for garbage truck by fit, pressure, duty cycle, environment, downtime risk and total lifecycle cost.
How to Size Garbage Truck Hydraulic Cylinders: Bore, Rod, Stroke, and Working Pressure
Size garbage truck hydraulic cylinders from linkage geometry, force, pressure, bore, rod stability, stroke, speed, mounting and operating environment.
Preguntas frecuentes técnicas
Preguntas comunes antes de una solicitud de cotización (RFQ) de cilindros hidráulicos
¿Qué información se necesita para dimensionar un cilindro hidráulico?
Proporcione la fuerza de empuje y tracción requerida, la presión de trabajo y máxima del sistema, la carrera, la longitud de instalación disponible, la geometría de montaje, la velocidad objetivo, el ciclo de trabajo y el entorno operativo. Un plano de la máquina o del cilindro existente ayuda a confirmar las interfaces.
¿En qué se diferencian los cilindros soldados y los de tirantes?
Los cilindros soldados generalmente ofrecen una envolvente externa compacta y opciones de montaje flexibles. Los cilindros de tirantes suelen seleccionarse cuando la construcción estandarizada y el acceso para servicio son prioridades. La elección correcta depende de la presión, el espacio, el régimen de trabajo y la estrategia de mantenimiento.
¿Por qué pueden fallar repetidamente los sellos de los cilindros hidráulicos?
El desgaste del sello puede ser un síntoma más que la causa raíz. Revise las rayas en el vástago, el desgaste del tubo, la carga lateral, la desalineación, la contaminación, los picos de presión, la temperatura y la compatibilidad del fluido antes de volver a poner el cilindro en servicio.
¿Qué se debe verificar al reemplazar un cilindro existente?
Confirme las dimensiones de pasador a pasador, diámetro interior, diámetro del vástago, carrera, tipo de montaje, estándar y posición de los puertos, longitud contraída y extendida, presión, dirección de la carga y espacio libre alrededor de la máquina. Incluya fotos y la referencia del modelo original cuando esté disponible.
Convertir las entradas técnicas en una especificación apta para cotización
Si tiene un modelo de máquina, un plano o dimensiones de cilindros existentes, utilice el flujo de trabajo OEM / ODM para organizar la información antes de enviar una consulta.
